產品介紹：

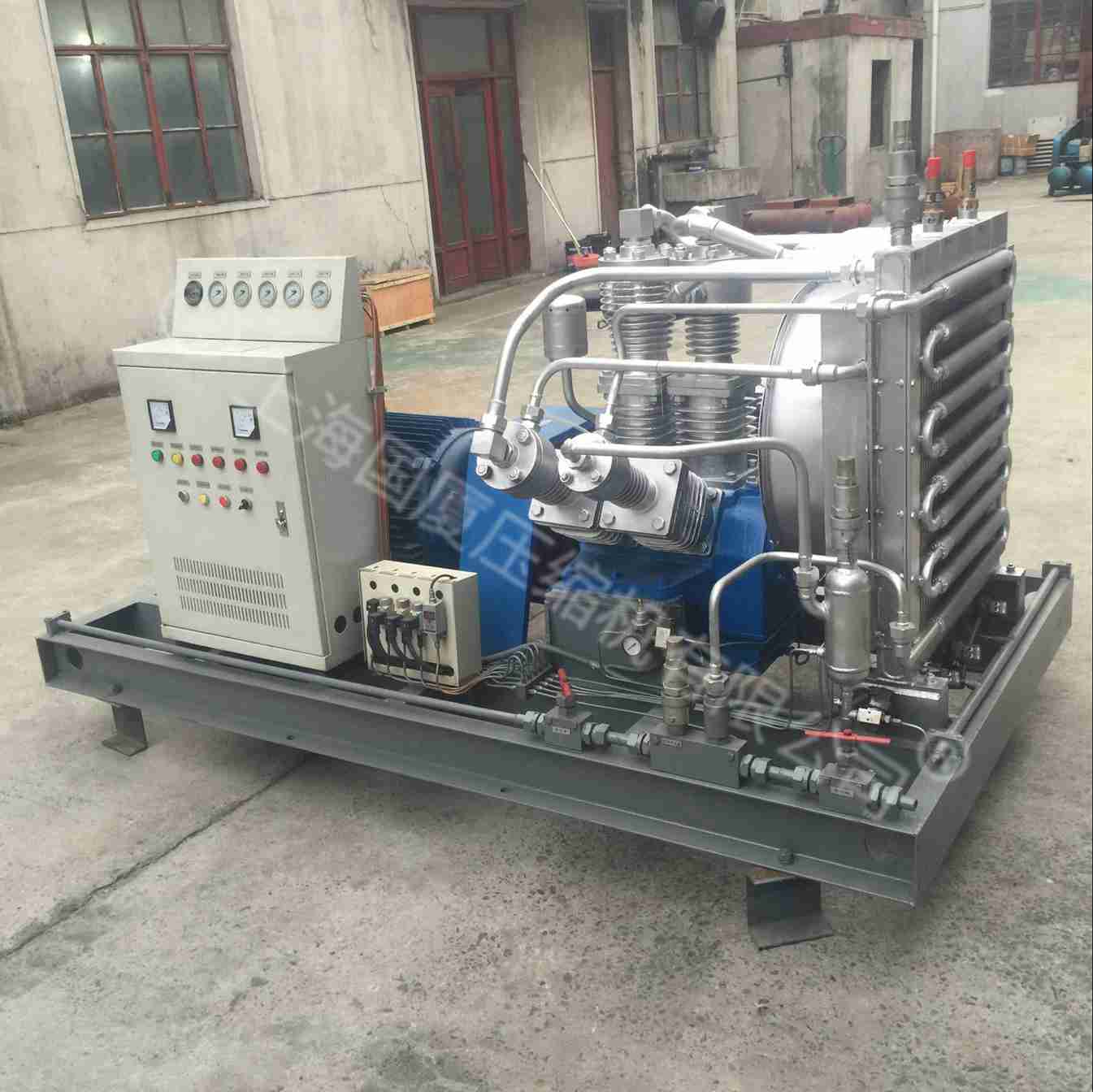

100標方離心空壓機是采用高效能三級級壓縮一級過濾為特點，是以提供北美標準的25兆帕輸出壓力的CNG氣體設計而成，主要用于天然氣氣瓶加注、燃?xì)馄嚨奶烊粴饧幼ⅰＴ撓到y(tǒng)采用高靈敏的感應裝置和安全性可靠的機械結構，能夠便捷、持續的為天然氣汽車或氣瓶加氣。自動停機和排污閥實現無須看護和清潔壓縮氣源，從而達到便捷、安全、使用壽命長的理想狀態。
性能參數：
壓
縮
機 | 產品型號 | 100標方離心空壓機 | |
結構形式 | 直立、風冷無油潤滑活塞式 | ||
壓縮介質 | 天然氣 | ||
公稱容積流量(m3/min) | 0.28 | ||
標方容積流量(Nm3/h) | 100 | ||
壓縮級數 | 4 | ||
氣缸數 | 4 | ||
傳動方式 | 帶傳動 | ||
行程mm | 80 | ||
噪聲(聲壓級) dB(A) | ≤85 | ||
冷卻形式 | 風冷 | ||
轉速( r/min) | 550 | ||
吸氣壓力(MPa) | 0.5 | ||
排氣壓力(Mpa) | 20 | ||
吸氣溫度(℃) | ≤35 | ||
排氣溫度(℃) | ≤130 | ||
潤滑 方式 | 曲軸、連桿、十字頭 | 壓力潤滑 | |
氣缸、填料 | 無油潤滑 | ||
發 動 機 | 型號 | YB3-225S-4 | |
轉速(r/min) | 1480 | ||
功率(kW) | 22 | ||
電流（A） | 49.8 | ||
尺寸 | 約350*200*180cm | ||
重量 | 約3.5噸 | ||
二、壓縮機設計采用的技術標準
API618 石油化工和氣體工業用往復壓縮機
JB/T10298-2001 汽車加氣站用天然氣壓縮機
GB/T7022-1986 容積式壓縮機噪聲聲功率級的測定
GB/T15487-1995 容積式壓縮機流量測量方法
JB/T7240-1994 一般用往復活塞壓縮機主要零部件技術條件
GB7777-89 往復活塞壓縮機機械振動測量與評價
GB150-1998 鋼制壓力容器
GB151-1999 鋼制管殼式換熱器
JB4730-94 壓力容器無損檢測
壓力容器安全技術監察規程
GB/T755-2000 旋轉電機定額和性能
GB3836.1-2000 爆炸性氣體環境用電氣設備第1部分：通用要求
GB3836.2-2000 爆炸性氣體環境用電氣設備第2部分：隔爆型“d”
中華人民共和國“爆炸危險場院所電氣安全規程”
SHJ3019-90 石油化工企業儀表配管配械設計規范
SHJ3521-91 石油化工企業儀表工程施工技術規范
GBJ93-86 工業自動化儀表工程施工及驗收規范
GB/T13306 標牌
GB/T13384 機電產品包裝通用技術條件
SY5548.3-92 石油工業常用機電產品驗收一般規定
三、供貨范圍
序號 | 項 目 | 數量 |
1 | 壓縮機主機 | 1套 |
2 | 撬裝鋼底座 | 1臺 |
3 | 電動機 | 1臺 |
4 | 進氣過濾器 | 1件 |
5 | 冷卻系統 | 1套 |
6 | 氣管路系統（含高壓管路、閥門、各級安全閥等） | 1套 |
7 | 安全放空系統 | 1套 |
8 | 潤滑系統 | 1套 |
9 | 單向閥 | 1件 |
10 | 現場儀表 | 1套 |
11 | 隨機備品備件及專用工具 | 1套 |
12 | 隨機出廠圖樣文件資料 | 1套 |
